Лазерные сканеры

Преимущества Trimble X7 kit with T10x Tablet

• • Система самонивелирования при наклоне прибора ± 5° - сокращает время проведения полевых работ
• • Температурный диапазон от -20 до +50°C – наиболее неприхотливый к погодным условиям
• • Технология самодиагностики X-Drive - автоматический внос поправок на каждой станции
• • Высокая степень пылевлагозащиты, закрытое зеркало – лучшая защита прибора от негативных природных и технологических условий на стройке и производстве
• • Инерциальная система для отслеживания изменения местоположения прибора
• • Обновленный контролер T10x - адаптирован под задачи лазерного сканирования
• • Программное обеспечение Trimble Perspective – сшивка и просмотр облака точек прямо в поле сокращает время камеральной обработки, исключает пропуск и брак данных

Trimble X7 – современный компактный лазерный сканер для решения широкого круга задач в сфере гражданского и промышленного строительства, информационного моделирования по облакам точек (scan – to - BIM), обмера помещений, сьемки промышленных и инфраструктурных объектов, исторических зданий. Его отличает простота управления и надежность исполнения.

Обновленный комплект включает лазерный сканер Trimble X7, обновленную модификацию планшета Trimble T10х и комплект необходимых аксессуаров.

Лазерный сканер Trimble X7 характеризуется исключительной надежностью благодаря закрытому корпусу для подвижных элементов лазерной системы и расширенному температурному диапазону, позволяющему работать от -20°С. Скорость сканирования 500 000 точек/сек, дальность – до 80 метров.

Простота полевой работы достигается за счет систем автогоризонтирования прибора при наклоне до ±5°, отслеживания ориентации и перемещений в пространстве, а также интуитивно понятному программному обеспечению Trimble Perspective. В процессе работы лазерный сканер передает данные на планшет, где программа регистрации данных Trimble Perspective производит визуализацию полученных данных. Преимущество использования ПО – автоматическая последовательная сшивка облаков точек прямо в процессе съемки. Таким образом, оператор может не только управлять настройками сканирования, но и производить визуальный контроль облака точек, снижая количество брака и пропущенных участков.

Контроль облака точек на объекте, автоматическая сшивка и процедура уточнения положения станций сканирования, реализованная в Trimble Perspective, позволяют получить на выходе максимально подготовленные данные, снижая время дальнейшей камеральной обработки.

В качестве контролера управления для сканера выступает обновленный пыле- влагозащищённый планшет Trimble Т10x. По сравнению с предыдущей модификацией, T10х получил новый более мощный процессор Intel 10th Gen Core i7, а также значительно увеличен объем жесткого диска и оперативной памяти (1 TB, 32 GB RAM). Улучшенные характеристики делают контролер Trimble Т10x идеальным для работы с большими проектами. В T10x сохранилась возможность "горячей" замены сменных аккумуляторов, что весьма актуально для работы при отрицательных температурах. Кроме этого Trimble Т10x получил новую улучшенную камеру.

Благодаря компактному корпусу и небольшому весу, Trimble X7 легко транспортировать в любом виде транспорта, в том числе, в виде ручной клади при авиаперевозке.

Комплектация поставки включает не только сканер и контроллер, но и внушительный перечень необходимых аксессуаров, в том числе: дополнительные аккумуляторы, рюкзак, легкий карбоновый штатив, адаптер для штатива и т.д.

Режимы работы

Trimble X7 имеет широкие возможности по выбору режима сканирования, позволяя адаптировать измерения под фактические условия на объекте. Выбор осуществляется оператором в программе Trimble Perspective, при этом всегда остается возможность изменить выбранные характеристики для каждой станции.

Благодаря последнему обновлению прошивок для Trimble X7 и Trimble Perspective, разработчикам удалось сократить минимальное время сканирования до 1 минуты и снизить время для выполнения панорамных фотоснимков. Теперь доступны несколько режимов сканирования с различной плотностью облака точек в диапазоне от 1 до 16 минут.

Для слишком темных и отражающих поверхностей возможен выбор режима сканирования с повышенной чувствительностью.

Кроме этого, доступны режимы сканирования с применением панорамных фотоснимков в высоком разрешении. Сохраненные кадры всегда можно просмотреть в модуле Scan Explorer в программе обработки данных Trimble RealWorks. С помощью фотографий также доступно раскрашивание облака точек в реальные цвета. Это позволяет облегчить процесс информационного моделирования по облаку точек, необходимого для создания ортофотопланов, фототуров и реалистичных 3D моделей объектов. Доступен выбор сьемки с 15, 30 кадрами и режим HDR c повышенной светочувствительностью для темных участков или с большим световым контрастом, и там где важна точная передача цвета – например, при съемке исторических и культурных объектов.

Trimble X7 имеет возможность работы в перевернутом состоянии для обследования шахт, колодцев и различных емкостей.

Надежность

Trimble X7 отличает лаконичность и надежность исполнения корпуса. Движущиеся части лазерной системы закрыты, на корпус вынесена только одна кнопка управления. Передача данных на планшетный контроллер осуществляется с помощью беспроводной связи. За счет этого сканер обладает наиболее высоким классом пыле и влагозащиты IP55 среди аналогов. Для условий стройки, промышленных объектов и неблагоприятных погодный условий это неоспоримое преимущество этого сканера.

Прибор имеет наиболее широкий диапазон рабочих температур среди аналогов. Trimble X7 способен работать от -20 до +50°С. В комплекте со сканером поставляется три аккумулятора, что дает возможность их замены в процессе работы на холоде. Все это делает Trimble X7 наиболее адаптированным прибором для наших климатических условий.

Кроме этого Trimble X7 оснащен встроенной системой автоматической калибровки X-Drive. Сканер проводит полную калибровку систем измерений углов и расстояний на каждой станции сканирования, внося необходимые корректировки. В случае обнаружения неисправностей, прибор в автоматическом режиме выдаст предупреждение и не позволит провести ошибочные измерения. В Trimble Perspective встроена функция автоматической калибровки и диагностики, с помощью которой всегда можно проверить прибор по широкому списку параметров. Благодаря этой системе более не нужно выполнять ежегодную дорогостоящую поверку.

Преимущества Trimble X9 + T10x

• • Система самонивелирования при наклоне прибора ± 10° - сокращает время проведения полевых работ
• • Температурный диапазон от -20 до +50°C – наиболее неприхотливый к погодным условиям
• • Технология самодиагностики X-Drive - автоматический внос поправок на каждой станции
• • Высокая степень пылевлагозащиты, закрытое зеркало – лучшая защита прибора от негативных природных и техногенных условий на стройке и производстве
• • Инерциальная система для отслеживания изменения местоположения прибора

Trimble X9 – современный компактный лазерный сканер для решения широкого круга задач в сфере гражданского и промышленного строительства, информационного моделирования по облакам точек (scan – to - BIM), обмера помещений, сьемки промышленных и инфраструктурных объектов, исторических зданий. Его отличает простота управления и надежность исполнения.

Лазерный сканер Trimble X9 характеризуется исключительной надежностью благодаря закрытому корпусу для подвижных элементов лазерной системы и расширенному температурному диапазону, позволяющему работать от -20°С. Скорость сканирования 1 000 000 точек/сек, дальность – до 150 метров.

Простота полевой работы достигается за счет систем автогоризонтирования прибора при наклоне до ±10°, отслеживания ориентации и перемещений в пространстве, а также интуитивно понятному программному обеспечению Trimble Perspective. В процессе работы лазерный сканер передает данные на планшет, где программа регистрации данных Trimble Perspective производит визуализацию полученных данных. Преимущество использования ПО Trimble Perspective – это автоматическая последовательная сшивка облаков точек непосредственно в процессе съемки. Таким образом, оператор может не только управлять настройками сканирования, но и производить визуальный контроль облака точек, снижая количество брака и пропущенных участков.

Контроль облака точек на объекте, автоматическая сшивка и процедура уточнения положения станций сканирования, реализованная в Trimble Perspective, позволяют получить на выходе максимально подготовленные данные, снижая время дальнейшей камеральной обработки.

Благодаря компактному корпусу и небольшому весу Trimble X7 легко транспортировать в любом виде транспорта, в том числе в виде ручной клади при авиаперевозке.

Комплектация поставки включает не только сканер, но и внушительный перечень необходимых аксессуаров, в том числе: дополнительные аккумуляторы, рюкзак, легкий карбоновый штатив, адаптер для штатива и т.д.

Режимы работы

Trimble X9 имеет широкие возможности по выбору режима сканирования, позволяя адаптировать измерения под фактические условия на объекте. Выбор осуществляется оператором в программе Trimble Perspective, при этом всегда остается возможность изменить выбранные характеристики для каждой станции.

Благодаря последнему обновлению прошивок для Trimble X9 и Trimble Perspective, разработчикам удалось сократить минимальное время сканирования до 1 минуты и снизить время для выполнения панорамных фотоснимков. Теперь доступны несколько режимов сканирования с различной плотностью облака точек в диапазоне от 1 до 16 минут.

Для слишком темных и отражающих поверхностей возможен выбор режима сканирования с повышенной чувствительностью.

Кроме этого, доступны режимы сканирования с применением панорамных фотоснимков с высоким разрешением. Сохраненные панорамные снимки всегда можно просмотреть в модуле Scan Explorer в программе обработки данных Trimble RealWorks, кроме этого за счет фотографий доступно раскрашивание облака точек в реальные цвета. Это позволяет облегчить процесс информационного моделирования по облаку точек, необходимо для создания ортофотопланов, фотуров и реалистичных 3D моделей объектов. Доступен выбор сьемки с 15, 30 кадрами и режим HDR c повышенной светочувствительностью для темных участков или с большим световым контрастом, и там где важна точная передача цвета – например, при съемке исторических и культурных объектов.

Trimble X9 имеет возможность работы в перевернутом состоянии для обследования шахт, колодцев и различных емкостей.

Надежность

Trimble X7 отличает лаконичность и надежность исполнения корпуса. Движущиеся части лазерной системы закрыты, на корпус вынесена только одна кнопка управления. Передача данных на планшетный контроллер осуществляется с помощью беспроводной связи. За счет этого сканер обладает наиболее высоким классом пыле и влагозащиты IP55 среди аналогов. Для условий стройки, промышленных объектов и неблагоприятных погодный условий это неоспоримое преимущество этого сканера.

Прибор имеет наиболее широкий диапазон рабочих температур среди аналогов. Trimble X7 способен работать от -20 до +50°С. В комплекте со сканером поставляется три аккумулятора, что дает возможность их замены в процессе работы на холоде. Все это делает Trimble X7 наиболее адаптированным прибором для наших климатических условий.

Кроме этого Trimble X7 оснащен встроенной системой автоматической калибровки X-Drive. Сканер проводит полную калибровку систем измерений углов и расстояний на каждой станции сканирования, внося необходимые корректировки. В случае обнаружения неисправностей прибор в автоматическом режиме выдаст предупреждение о неисправности и не позволит провести ошибочные некорректные измерения. В Trimble Perspective встроена функция автоматической калибровки и диагностики, с помощью которой всегда можно проверить прибор по широкому списку параметров. Благодаря этой системе более не нужно выполнять ежегодную дорогостоящую поверку.

Преимущества Trimble X12 Kit with T10x Tablet

• Максимальная дальность сканирования до 365 метров
• Минимальное время сканирования от 23 секунд
• Скорость сканирования 2.2 млн точек в секунду
• Расстояние между точками измерений от 0.6 мм на 10 м
• Инерциальная система для позиционирования прибора
• Двухосевой компенсатор геодезического класса
• Возможность сканирования выбранной области
• Управления со сканера или удаленно с контроллера и Trimble Perspective
• 7 режимов сканирования для разных задач
• Высококачественная фотография 80 МПк с возможностью HDR
• Возможность выбора области для фотосьемки в режиме SmartLight только там, где это нужно
• Внутренний SSD накопитель 120 Gb и дополнительная SD-карта 128 Gb

Благодаря внушительным техническим характеристикам новый лазерный сканер Trimble X12 найдет широкое применение для задач промышленности, калибровки резервуаров, исследования объектов гражданского строительства, культурного наследия.

Новый лазерный сканер X12 от производителя Trimble сочетает в себе самые передовые технологии. Trimble X12 обеспечивает высокую скорость сканирования 2.2 млн точек/сек, дальность до 365 метров и точностью <1 мм + 10 ppm/m. Для прибора доступны 7 различных режимов сканирования в зависимости от расстояний до объектов исследований и необходимой плотности облака точек. Сканирование на одной станции в среднем займет всего 1 - 3 минуты.

Прибор оснащен новой камерой, которая позволяет выполнить фотопанорамную сьемку с качеством 80 МПк, доступен режим сьемки SmartLight для слабоосвещенных участков. В процессе работы есть возможность сделать повторное фото тех областей объекта, где требуется фотосьемка в слабом освещении.

В прибор встроена инерциальная система, которая позволяет отслеживать перемещения прибора в процессе работы и помогает проводить предварительную регистрацию данных непосредственно на объекте. Trimble X12 оснащен большой панелью управления, оснащенной на корпусе прибора и встроенным ПО. Кроме этого, для удобства управления и контроля за получаемыми данными можно осуществлять удаленно через контроллер Trimble Tablet T10X и ПО Trimble Perspective.

Преимущества

SLAM-алгоритмы для работы без ГНСС, в том числе в помещениях и тоннелях.

Окрашивание облака точек с помощью 3-х встроенных камер.

Возможность установки на рюкзак и автомобиль для комфортного сканирования.

Опциональный RTK модуль для высокоточной геопривязки.

Системы управления и хранения данных встроены в сканер.

Мобильное приложение для построения облака точек в реальном времени.

Программное обеспечение для пост-обработки данных лазерного сканирования в комплекте.

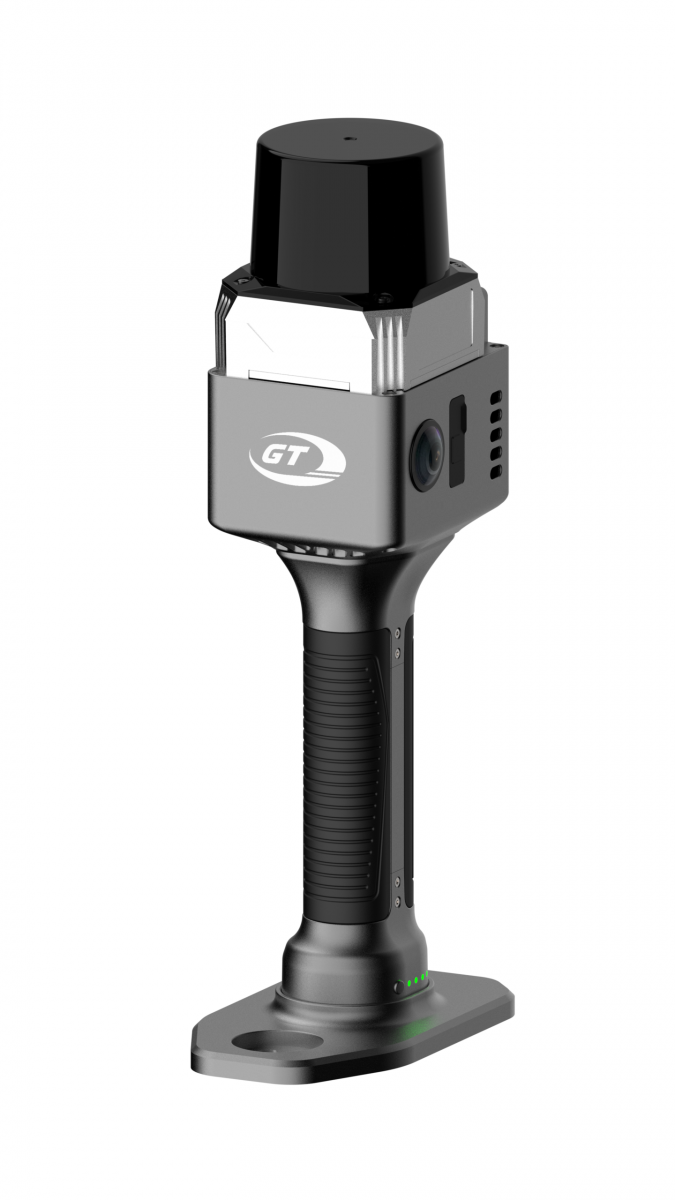

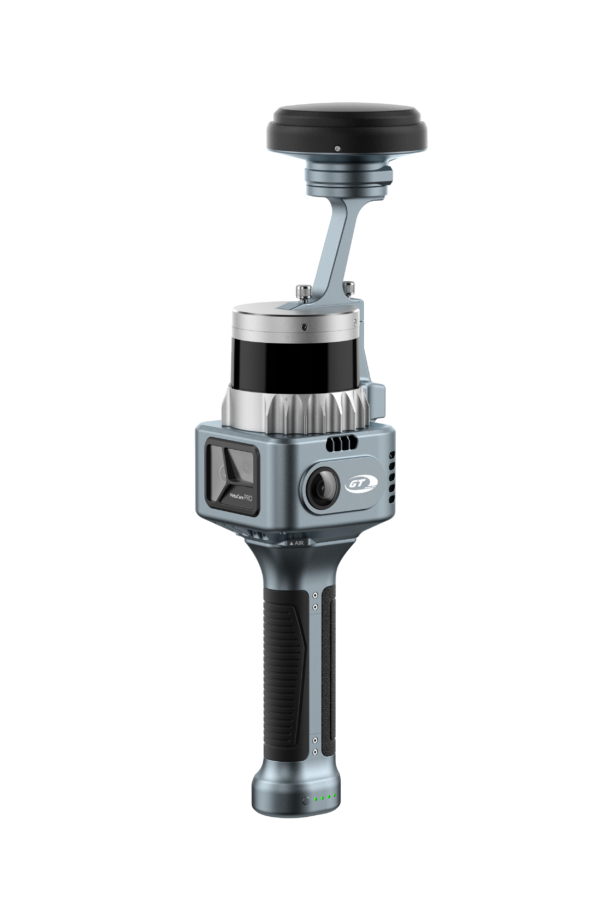

Первый портативный лазерный сканер, независимо разработанный и произведенный eSurvey GNSS. Он легкий, гибкий и простой в эксплуатации. Используя новую высокоточную технологию SLAM, он может создавать трехмерную модель окружающей среды в помещении и на открытом воздухе без позиционирования GNSS и получать данные облака точек сантиметрового уровня во время ходьбы. Благодаря специально разработанному программному обеспечению обработки eSCAN становится

возможной эффективная постобработка данных облака точек и многократное применение облака точек.

Особенности

Легкий и компактный, 1.29 кг

Облако и траектория в реальном времени

Макс. измерение до 70 м

Цветное облако одной клавишей
